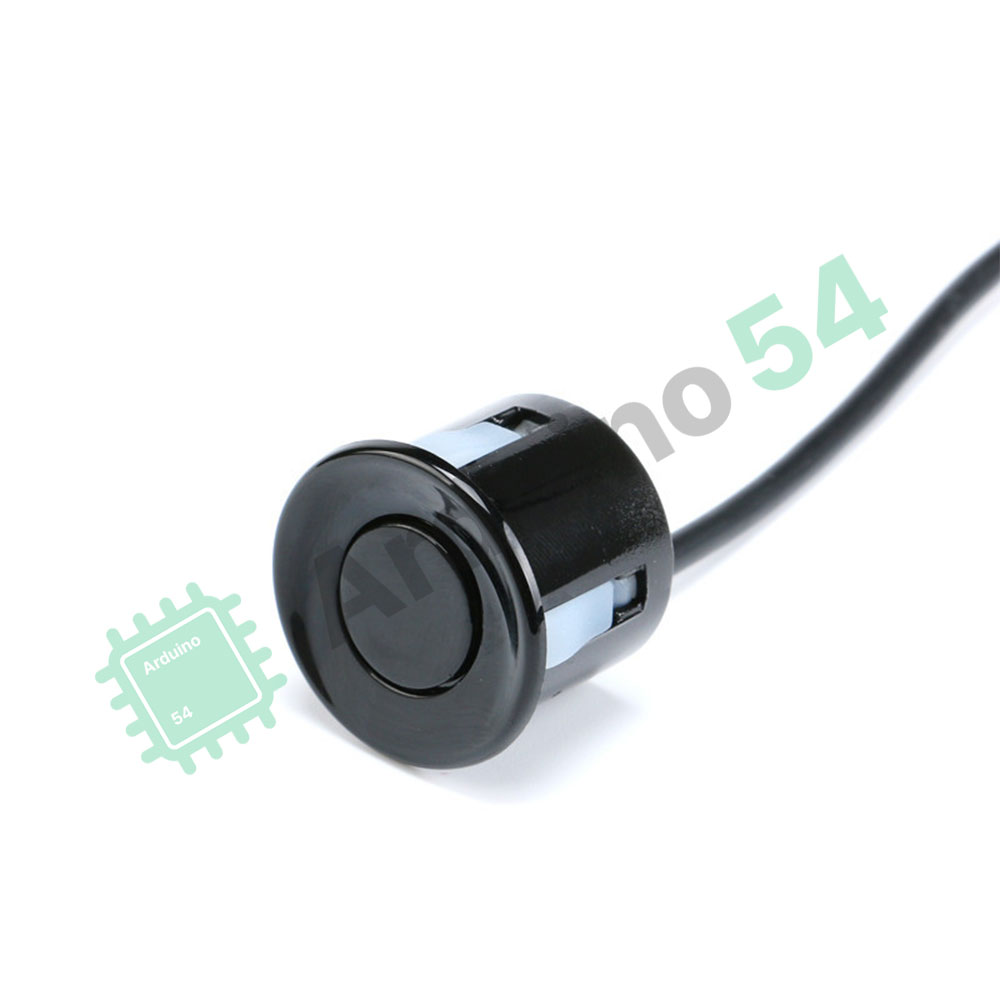

JSN-SR04T это ультразвуковой дальномер, имеющий защиту от влаги IP66. Влагостойкость позволяет использовать прибор в неблагоприятных условиях. Данная разработка применяется в автомобилях в качестве парктроника, оберегая от столкновения с препятствием. А также в других сферах, где требуется повышенная влагостойкость всех устройств. Например, в автоматизированных мойках машин.

Важно: защитой от влаги обладает только датчик. При попадании воды на плату она может выйти из строя.

Устройство определяет расстояние до объекта и представляет собой технологию ультразвуковой эхолокации.

Принцип работы

Расстояние до противоположного объекта рассчитывается по отрезку времени, которое прошло между отправлением сигнала и получением эхо. В момент получения эхо автоматически формируется импульс, который передается на контроллер. Этот процесс занимает доли секунд, что позволяет быстро получить результаты и оценить обстановку.

В ходе многочисленных тестов датчик показал точные значения. Главное учесть, что после приближения к объекту ближе, чем на 25 сантиметров, сигнал может искажаться.

Предназначение

Данное устройство используется как компонент в различных автоматических системах, но в большинстве случаев его применяют в качестве парктроника. Его можно монтировать в бампер и получать сигнал во время приближения к препятствию. Это удобная функция, повышающая уровень безопасности и обеспечивающая максимальный комфорт во время парковки.

Кроме того, доступная стоимость JSN-SR04T делает его одним из лидеров рынка. При минимальных затратах можно добавить уникальную опцию своему автомобилю и сделать его более технологичным.

Технические характеристики

JSN-SR04T является одной из новых и усовершенствованных моделей. Устройство зарекомендовало себя с положительной стороны. Это подтверждают технические характеристики:

• максимальная длина измерения: 5 метров;
• слепая зона: 25 сантиметров до объекта;
• габариты микросхемы: 41х28 миллиметров;
• длина провода от платы до датчика: 240 сантиметров;
• частота ультразвукового сигнала: 40 кГц;
• угол обзора: до 50 градусов;
• рабочая температура: от -10 до +60

Перечисленные параметры обеспечивают высокую точность измерения и удобную эксплуатацию.

Преимущества

Учитывая высокий спрос на JSN-SR04T, датчик имеет множество преимуществ. Основными из них являются:

• приемлемая цена;
• компактные габариты;
• высокая точность измерения;
• защита от влаги;
• простое и быстрое подключение.

Важно отметить, что устройство обладает большой длиной датчика, что позволяет его устанавливать на крупногабаритные автомобили.

Комплектация и подключение

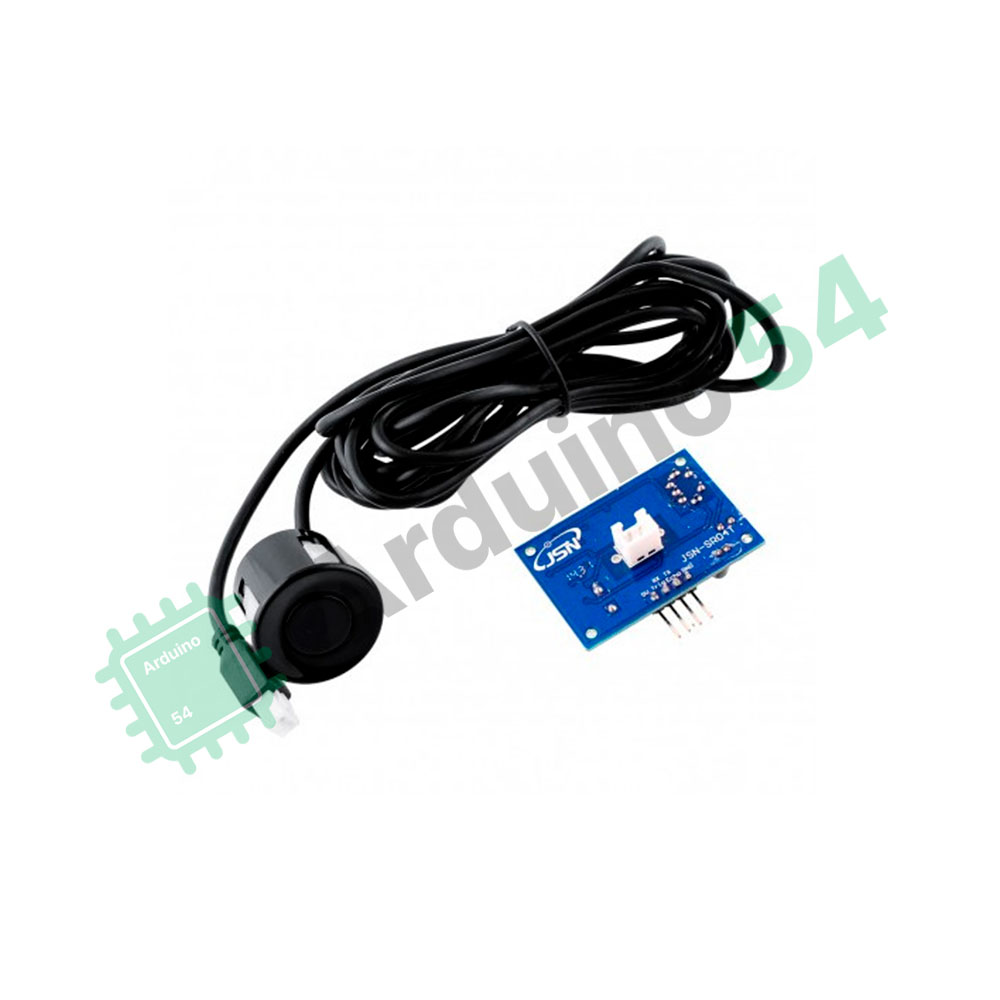

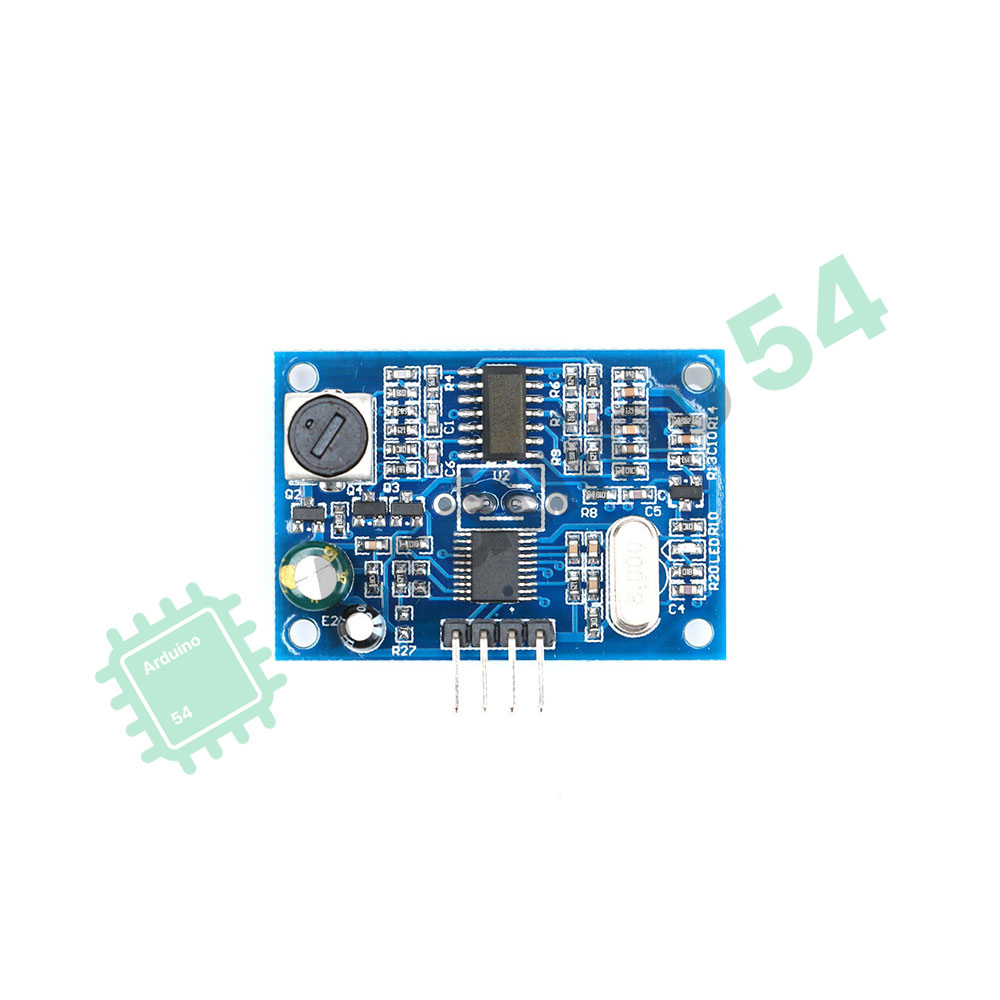

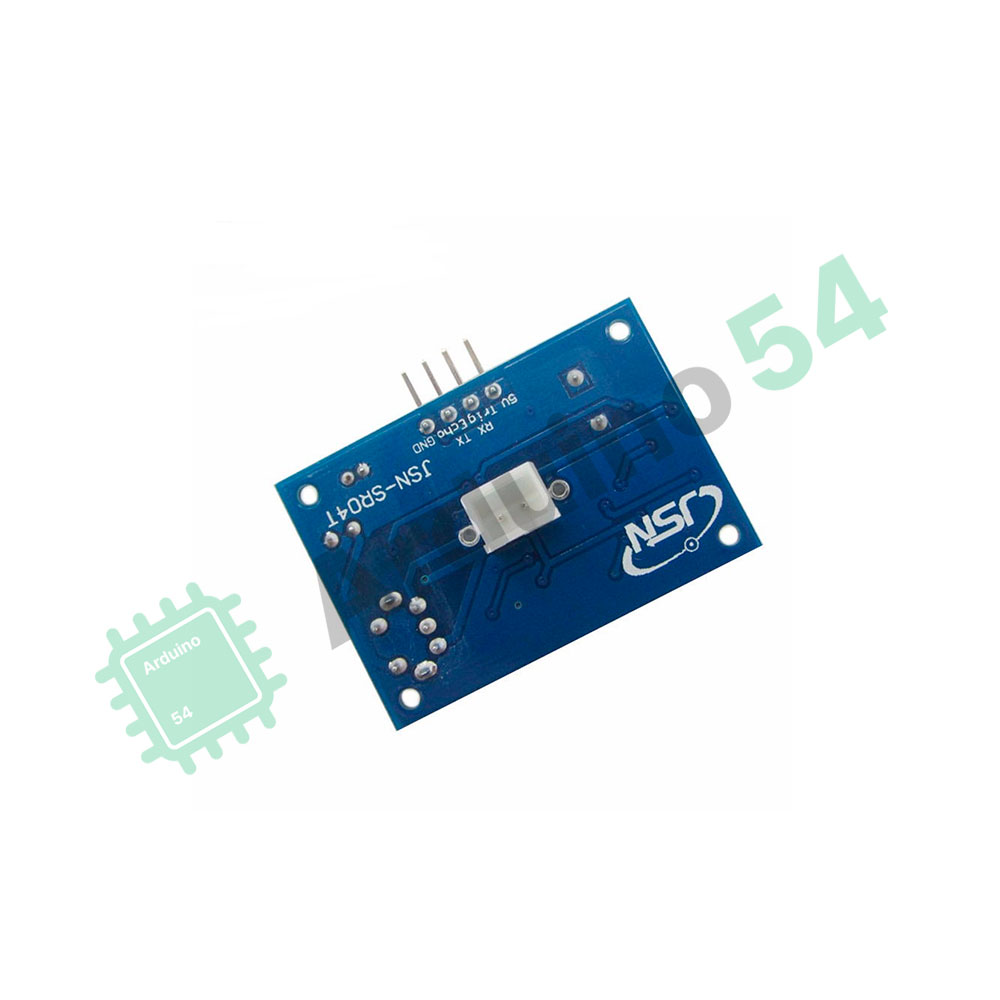

Датчик JSN-SR04T состоит из чувствительного элемента, провода и микросхемы. Штекер подключается к разъему, расположенному в центральной части платы. Гнездо имеет специальные пазы, что исключает неправильное подключение штекера. Когда два элемента будут соединены, необходимо монтировать влагостойкий датчик в бампер автомобиля или в другое место монтажа предлагаемого устройства. Далее потребуется подключить устройство к питанию. Для этого на плате предусмотрено четыре специальных контакта:

• 5В – напряжение питания:
• Echo – выходной сигнал;
• Trig – входной сигнал;
• GND – общий контакт.

Рабочий ток составляет 30 мА. Напряжение питания 5В. Дальномер JSN-SR04T содержит минимальное количество функциональных разъемов, что позволяет быстро осуществить самостоятельное подключение.
