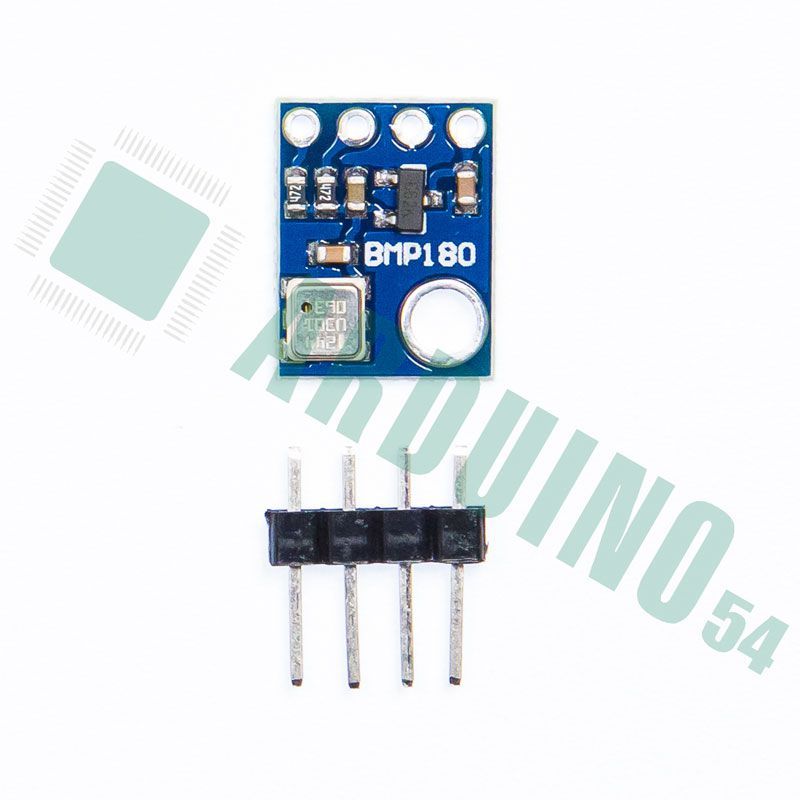

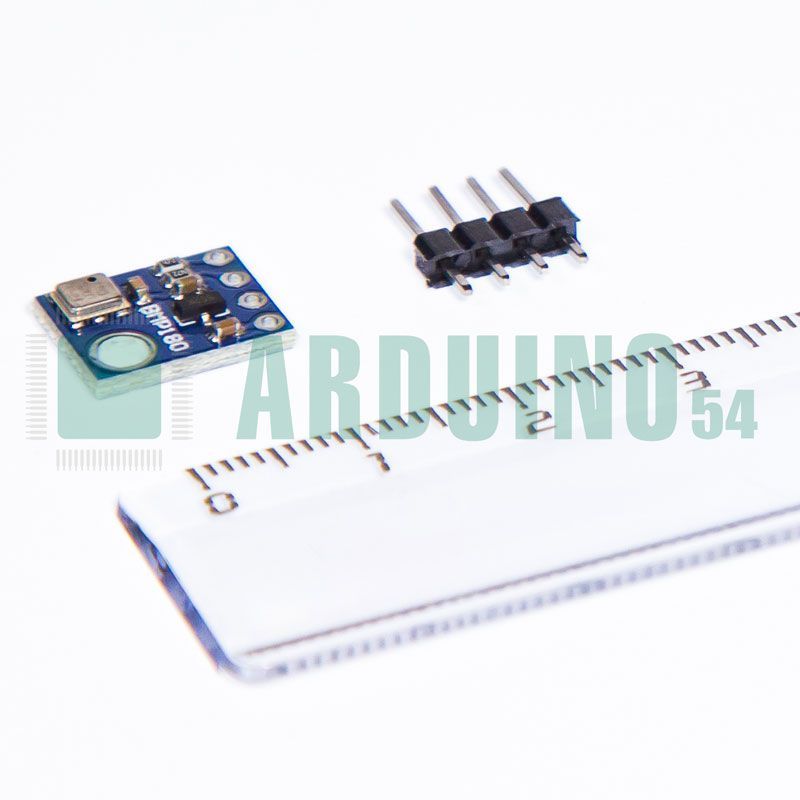

Цифровой модуль GY-68 датчика атмосферного давления и температуры BMP180
GY-68 Digital Barometric Pressure Sensor Board Module compatible with BMP180

Измеряет атмосферное давление и температуру. С помощью преобразования данных о давлении и температуре определяется высота, и датчик может использоваться как высотомер. Модуль GY-68 воспринимает давление и температуру благодаря микросхеме, изготовленной по пьезо-резистивной технологии BMP180 BOSCH. Характеристики датчика позволяют применять его в мультикоптерах, воздушных шарах, зондах, дельтапланах. Модуль используется в составе самостоятельного высотомера или вместе с прибором ГЛОНАСС, GPS для уточнения высоты. Найдет применение цифровой модуль атмосферного давления, температуры и в приборах отслеживающих погоду, подходит для создания погодных станций и систем “умный дом”. Ориентирован на работу совместно с микроконтроллером.

Имеет интерфейс I2C. Измеренные величины давления и температуры передаются по последовательной шине данных цифрового барометра-термометра. Количество измерений в секунду может достигать 128. Обычно используют датчик в режиме одно измерение в секунду. Это увеличивает точность и экономит ток потребления. Датчик может измерять атмосферное давление с различной точностью. Требуемая точность измерения сообщается датчику микроконтроллером. Важно правильно задать задержку в программе перед чтением регистров данных. BMP180 соответствует микросхеме BMP085 в части программного обеспечения обрабатывающего данные.

Характеристики

 Некоторые характеристики датчика измеряются в гектопаскалях (гПа). Это связано с тем, что при измерении высоты с помощью контроля давления используется барическая ступень.

Шум в режиме низкого потребления: 0,5 м

Шум в режиме высокого потребления: 0,17 м

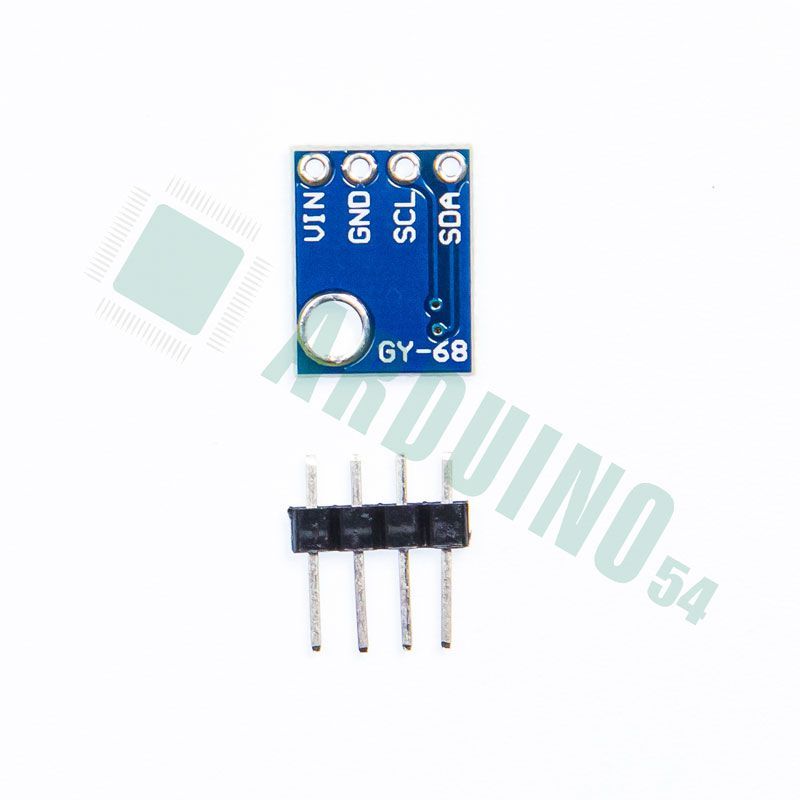

Контакты GY-68

VCC – питание 5 В
3.3 – питание 3,3 В
GND – общий провод
SCL и SDA – интерфейс I2C

Примечание

Важно: датчик BMP180 чувствителен к влаге. Не применяйте растворители для чистки контактов модуля GY-68 после пайки. Для снижения погрешности рекомендуется закрыть модуль GY-68 от освещения.

Отличия BMP085 и BMP180

Размер BMP180 стал меньше. По алгоритму работы он практически не отличается от BMP085. Те же коэффициенты по тем же адресам. Кроме того, у BMP180 отсутствует вывод EOC. Теперь у датчика ожидание готовности результата не по сигналу EOC, а по фиксированной задержке. Стабильность данных отличатся от BMP085, в лучшую сторону. Чувствительность на уровне моря соответствует заявленным характеристикам. Для датчика имеется готовая библиотека для работы с Arduino.
